18-1.部品・材料を購入する
　製作記事が入手出来たので、まずは部品・材料を揃えることに。
A.プリント基板
　アンプ基板 左右各１枚，電源基板 １枚の計３枚は、窪田先生に手紙でご依頼し、
　現金書留で送金、購入。送料込みで４,５００円でした。

B.部品
　コンデンサー，抵抗等は基本的に指定の値のものにしました。先生から連絡頂いた
　製作記事からの変更箇所（コンデンサー追加,容量の変更等）も、その通りに変更。
　使った主な部品（購入先）は以下の通りです。
　・抵抗　ＤＡＬＥの金属皮膜抵抗（秋葉原 海神無線の通販）

　・電解コンデンサー　エルナーのシルク�U（同 若松通商の通販）

　・フィルムコンデンサー　スプラグ社のオレンジドロップ。余り大きいのは基板に
　　　　　　　　　　　　　取り付ける自信がなかったのでオレンジドロップに。
　　　　　　　　　　　　　それでも結構でかい。只、出力カップリングコンデンサー
　　　　　　　　　　　　　だけは使ったことがあって、入手が容易なＡＳＣに。
　　　　　　　　　　　　　これはやはり巨大！（若松通商の通販）

　・半導体　これも全て指定の型番（メーカー）を使用（ツェナーダイオードを除き
　　　　　　川崎等にお店のあるサトー電気の通販。ツェナーダイオードＨＺ６．０
　　　　　　は若松通商の通販で「ＨＺ６」を購入。「ＨＺ６」はＨＺ６．０と同じ
　　　　　　だと思い購入（確認してはいません）。只、データシートによると
　　　　　　「ＨＺ６」，ＨＺ６．０に該当するものはなく、ＨＺ６Ａ１等、ＨＺ６の
　　　　　　後に２文字の記号が付くものばかりです。「ＨＺ６」はＨＺ６Ａ１のこと
　　　　　　なのでしょうか？　それはともかく、「ＨＺ６」で現在の処、壊れること
　　　　　　なく動作しているので、実用上大きな問題はないと思っています。

　・電源トランス　これだけは指定のタンゴ　ＣＴ−４０が今では入手出来ないので、
　　　　　　　　　「（株）フェニックス」（http://www.pnxcorp.co.jp/index1.htm）
　　　　　　　　　のＲＡ−８０を通販で購入。「１次入力:100V，２次出力:AC70V 1A
　　　　　　　　　中間タップ付」と指定し発注しました（これほどのものは必要ない
　　　　　　　　　と思いますが、ＨＰで他の方が使っているのを見かけたので）。
　　　　　　　　　最初、中間タップ付きと指定するのを忘れて、無駄なものを購入
　　　　　　　　　する羽目に。１０千円近くしたので、手痛い出費（今回、最大の
　　　　　　　　　失策）。

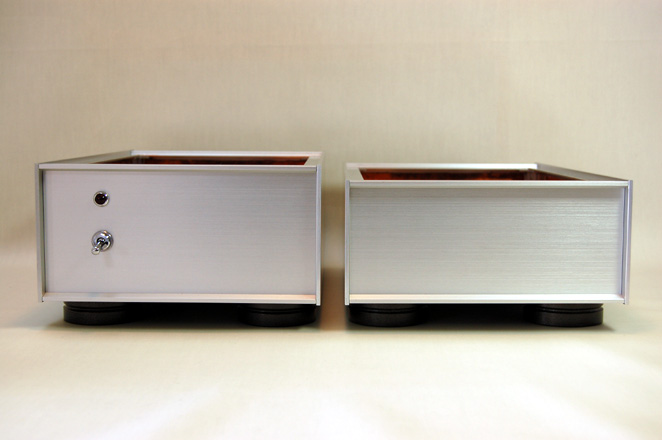

　・ケース　アンプ部はタカチのSL88-20-33SS，電源部が同SL99-20-33SS（秋葉原の
　　　　　　鈴蘭堂の通販）。電源部の方が11ミリ高さが高いのですが（下の写真）、
　　　　　　この程度であれば、見栄えを考えて同じ高さにすれば良かったと、出来て
　　　　　　から後悔。

　・その他　ＡＣイントレット，プラグは秋葉原の小柳出電気商会の通販，その他、
　　　　　　３ピンコネクター等細々したものは大阪日本橋のニノミヤの電子パーツ
　　　　　　フロアで購入（関西に単身赴任していたので）。



C.ケースを補強するもの
　銅板をケースに貼り付けて補強することとし、東急ハンズで厚さ1ミリの銅板を６枚
　購入。カットもしてもらい全部で代金１３,５２０円（内、カット代２,５２０円）。
　前はもう少し安かったように思いますが、銅価格が大きく上昇したので、この銅板も
　値上がりしたのかもしれません。トランスは値上がりしていましたから。
