17.スピーカーのインピダンスを測る
　スピーカーのインピダンス特性を簡単な方法で測定してみました。
　正確にはインピダースそのものではなく、インピダンスカーブですが。

　基本的には故 長岡　鉄男氏がスペアナで測定していた方法と同じです。
　只、ここではスペアナではなくデジタルテスターを使います。

a.どうやって計るか
　下の図のやり方です。スピーカーと直列に固定抵抗Ｒを接続、スピーカーのインピ
　ダンスに対してＲを十分大きくすれば、スピーカーに流れる電流はほぼ一定となる
　はずです。

　とするとオームの法則Ｖ＝ＩＲで、今の場合、Ｉが一定なので、スピーカーの両端の
　電圧はスピーカーのインピダンスに比例したものとなるので、この電圧を測れば
　スピーカーのインピダンスが分かることになります。

　ところで、固定抵抗は大きいほど正確になるはずですが、余り大きくするとスピーカー
　への入力が小さくなってしまいます。長岡　鉄男氏は２００Ω位がいいところでは
　ないかと書かれています。私は１２０，１５０，１８０，２００Ωで試して見ましたが、
　極端に違いの出るようなことはなかったので、２００Ωを使いました。

b.実際に測定してみる
　デジタルテスターと抵抗Ｒとしてセメント抵抗２００Ω（２０Ｗ）を用意します。

　次にＣＤプレーヤーに「AUDIO TEST CD-1」（YDDS-2 日本オーディオ協会）をセット。
　このＣＤのトラック８〜３８に録音されている２０Ｈｚ〜２０ＫＨｚの正弦波を順次
　再生、各周波数毎にスピーカーの両端に発生する電圧をデジタルテスターで測定します。

　測定したデータを表計算ソフトに入力し、縦軸（電圧）を対数目盛にして棒グラフを

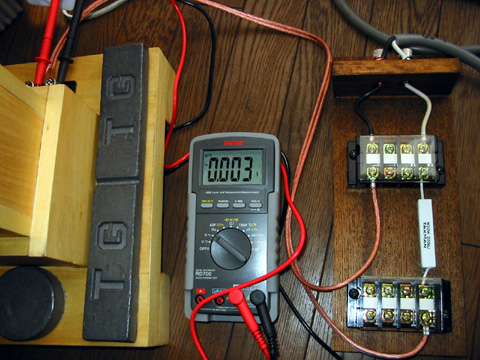

　描かせます。下の写真が測定している処です。

C.測定結果



今回はまず長岡氏設計のＦ-６３（ダブルヘッダー）
で測定してみました。

左の写真がＦ−６３ですが、これは昨年（平成１７年）
関西に単身赴任することになった際に、向こうで使う
為に作ったものです。

　下のグラフが、測定した電圧をグラフにしたものです。
　ｓｔｅｒｅｏ誌（音楽之友社）に掲載された製作記事にあるインピダンス特性と良く
　似ていますが、高域にかけてインピダンスが低下している処が異なります。

　製作記事のインピダンス特性は、高域にかけて緩やかに上昇しています。

　そこで、デジタルテスターの取扱説明書を見ると、測定範囲は５０〜５００Ｈｚと
　なっています。

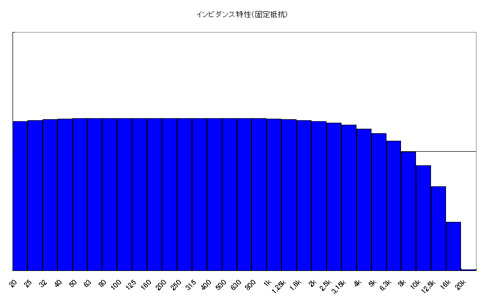

　試しにスピーカーの代わりに８Ωの固定抵抗をつないで、測定してみたのが下のグラフ
　です。本来、グラフは一直線になるはずですが、１ＫＨｚ位からインピダンスは低下し
　始めています。

　それではと言うことで、固定抵抗の測定値を元に簡単に補正を加えたものが下のグラフ
　です。一寸、広域でのインピダンスの上昇がきついように思えますが、まあ、大雑把な
　傾向を見るには、こんなもんでも役に立つと思います。

　尚、実際の測定値等は
　インピダンス測定値・グラフ
　をご覧下さい。

　同じようにＤ−１０１（ＦＥ１０８ＥＳ�U＋Ｐ１０８ADAPTER Ring）のインピダンス
　を測定したのが下のグラフです。
