15.もっと本格的にアンプを作る

1.もう一寸骨のあるものを
　パワーアンプキットＴＵ−８７０が完成すると、直ぐにもっと本格的なアンプを
　作りたくなりました。もう一寸骨のあるものを。しかし、やはり「実体配線図」と
　「組立説明書」がないととても無理なので、又、キットを購入することとしました。

　そこで「良心的な内容のキット」と某書で紹介のあった、某社のキットを購入。
　消費税込みで７３,２９０円。出力は４Ｗ×２、構成は
　　出　力　管：６Ｖ６Ｇ×２本
　　電圧増幅管：６ＳＬ７×１本
　　整　流　管：５Ｙ３×1本

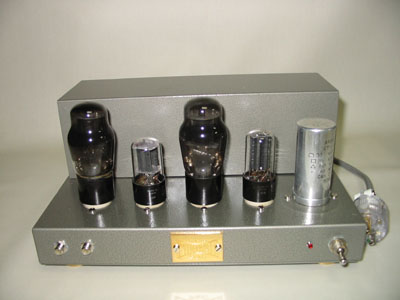

　です。下が完成した写真。とても７０千円一寸の値段には見えない立派なものです。
　ところが、ここまで来るのに七転八倒、艱難辛苦、一寸骨のあるどころではありま
　せんでした。



2.何が大変だったか
　何が大変だったかと言うと、
　・何とキットでお約束の「実体配線図」と「組立説明書」がなかったこと
　　この会社のキットを購入する方はベテランが多いのだそうです。使っている配線
　　材（ウエスタンエレクトリック社製），抵抗，コンデンサーを見ると素人の私で
　　も他の会社のものとは一寸違う感じがします。

　・真空管が全部で６本入っていたこと

回路図を見るとどうみても私に
は使う真空管は４本にしか見え
ません。回路図は当然、片チャ
ン分しか書いてないので、自分
が何か見落としていると思った
のです。しかし、後で分かった
のですが使うのはやはり４本で、
後の２本はおまけ。つまり、
出力管６Ｖ６ＧＴが２本おまけ
で入っていたのです。

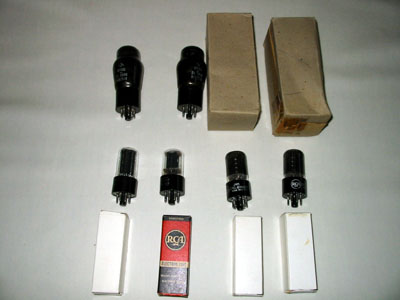

左写真の上の２本が６Ｖ６Ｇ。
下の右２本が６Ｖ６ＧＴ。
後が６ＳＬ７と５Ｙ３です。
６Ｖ６Ｇ以外はＲＣＡ社製。

　　６Ｖ６Ｇは不明、これもＲＣＡ社製でしょうか？





　・配線材が各種入っていたこと

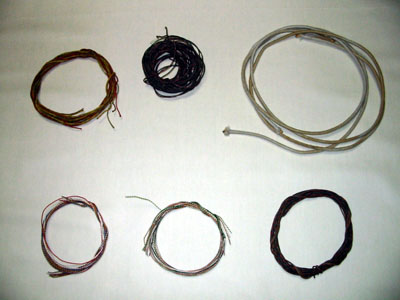

左写真がキットに入っていた
ウエスタンエレクトリック社製
配線材です。

上の一番右がシールド線なので
すが、これがとてもゴツイやつ
で、芯線は単線、網線も極めて
緻密に織られているもので、網
には見えないもの。

他の線も単線のようです。








　・シャーシーのチョークコイル取り付け穴の位置がほんの少しですがズレていた
　　こと

　等々です。特に「実体配線図」と「組立説明書」がないのには苦労しました。

　しかし、キットメーカーの方がとても親切で、色々教えて頂き無事完成することが
　できました。結果的には大変勉強になりすごく良かった思っています。
　内容だけでなく、キットメーカーの方もとても良心的でした。

　さてこの七転八倒、艱難辛苦の様子は、又、ここに書きたいと思っています。
　更に、真空管式（１２ＡＵ７）ラインバッファアンプの製作に取り掛かっています
　のでそちらも、後日、ここでと思います。今度はキットでないのでどうなること
　やら。
